Description

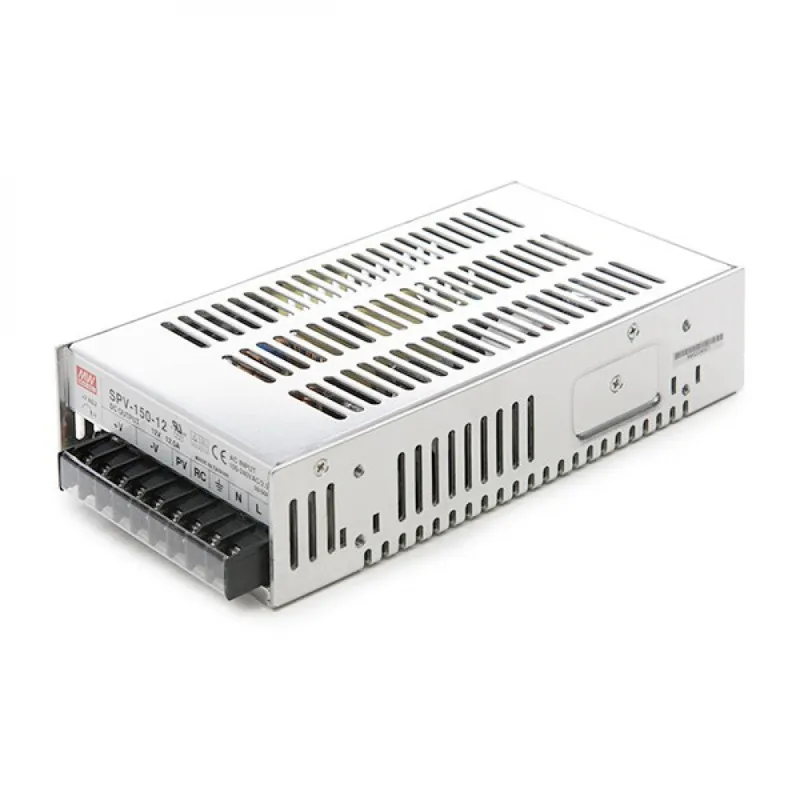

Transformator Meanwell HOY-SPV-150-12 z funkcją PFC (korekcja współczynnika mocy) jest zintegrowany z modułem gwarantującym współczynnik mocy większy niż 0,94. Przeznaczony jest do odprowadzania ciepła przez konwekcję powietrza, gwarantując odprowadzenie ciepła bez konieczności stosowania wentylatora, który zwiększa hałas instalacji.

Posiada ochronę przed zwarciami, przeciążeniami, przepięciami i przegrzaniem. Jego wyjście napięciowe jest programowalne od 20 do 110% za pomocą zewnętrznego sygnału sterującego od 1 do 5,5 V DC z maksymalną dopuszczalną częstotliwością przełączania 100 kHz.

Możliwość bezpośredniego podłączenia do sieci elektrycznej (88-264VAC, 47-63Hz), posiada zabezpieczenie przed przegrzaniem, które wyłącza wyjście napięciowe do czasu ponownego osiągnięcia przez transformator temperatury swojego zakresu roboczego, dodatkowo posiada zabezpieczenie przeciążeniowe od 105 do 150%, gdzie za pomocą ogranicznika prądu stałego przywraca aktywność po ustąpieniu stanu błędu. Poniżej znajduje się schemat, jak powinna przebiegać instalacja kontroli napięcia poprzez wejście od 1 do 5,5 wolta prądu stałego.
