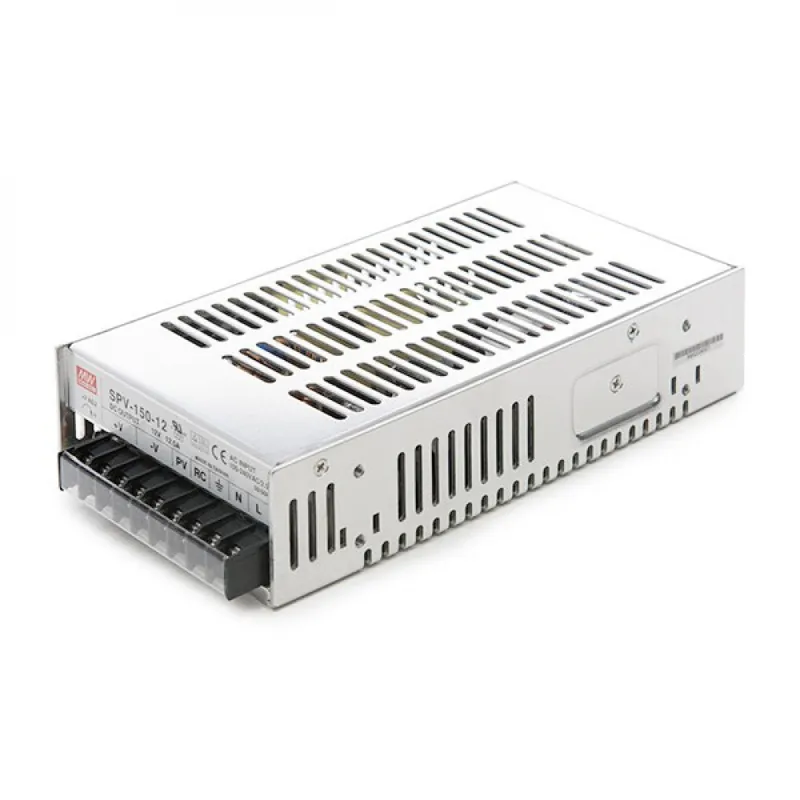

Transformátor Meanwell HOY-SPV-150-12 s funkciou PFC (Power Factor Correction) je integrovaný s modulom, ktorý zaručuje účinník väčší ako 0,94. Je určený na odvod tepla konvekciou vzduchu, zaručujúci odvod tepla bez nutnosti použitia ventilátora, ktorý dodáva inštalácii hlučnosť.

Má ochranu proti skratu, preťaženiu, prepätiu a prehriatiu. Jeho napäťový výstup je programovateľný od 20 do 110% pomocou externého riadiaceho signálu 1 až 5,5Vdc s maximálnou povolenou spínacou frekvenciou 100kHz.

Je možné ho pripojiť priamo do elektrickej siete (88-264VAC, 47-63Hz), má ochranu proti prehriatiu, ktorá vypne napäťový výstup, kým teplota transformátora opäť nedosiahne pracovný rozsah, navyše má ochranu proti preťaženiu od 105 na 150%, kde pomocou obmedzovača konštantného prúdu obnoví činnosť po potlačení poruchového stavu. Nižšie je schéma toho, ako by mala byť inštalácia riadenia napätia cez vstup 1 až 5,5 voltov jednosmerného prúdu.
