Description

Diody LED wysokiej mocy są zwykle używane do oświetlenia punktowego ze strumieniem światła.

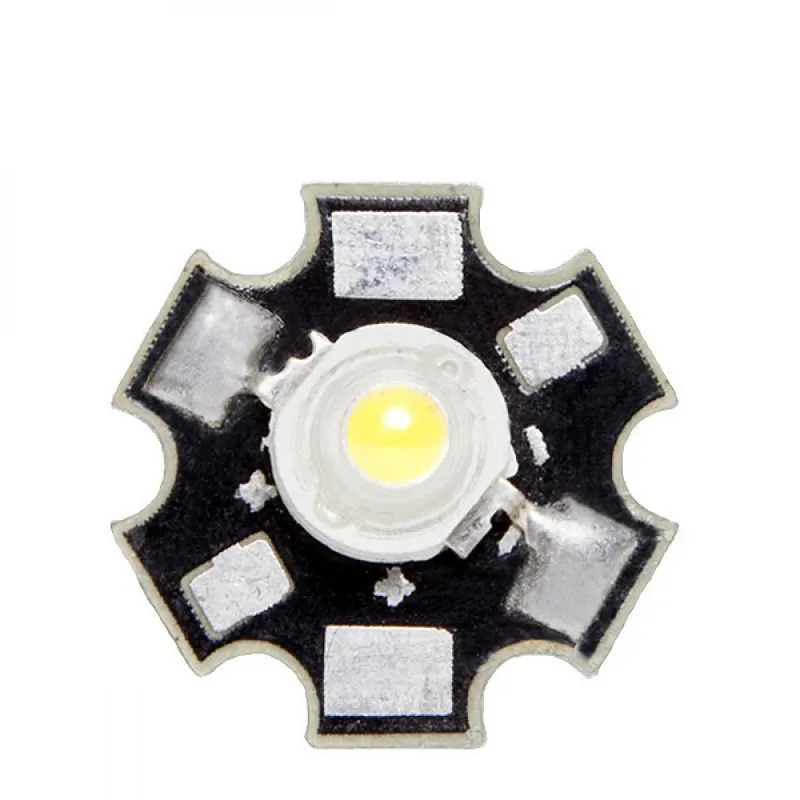

Te diody LED są prezentowane w formacie gwiazdy, która działa jak płyta rozpraszająca . środek to chip, pokryty małą kopułą z przezroczystej kolorowej żywicy. Kopuła pozostaje przymocowana do płyty za pomocą dwóch cynowych punktów. Zazwyczaj łączy się je szeregowo, a ze względu na metalową podstawę należy je montować na innej powierzchni rozpraszającej, aby uniknąć wysokich temperatur. Aby skoncentrować wiązkę światła tych diod LED, możliwe jest dostosowanie soczewek.

Diody LED wysokiej mocy mają cztery złącza, 2 z biegunowością dodatnią i 2 ujemną, z których można je połączyć za pomocą lutowanie ich za pomocą końcówki cynowej.

Narzędzia:

• Indywidualne: zasilanie diody LED bezpośrednio z zasilacza przez regulowane źródło lub z użycie rezystorów lub regulatorów. r do diody LED żądane napięcie w zakresie wartości roboczych.
• Konfiguracja równoległa: dostarczanie grupy diod LED łączących wszystkie anody razem i wszystkie katody razem, przy użyciu wymaganego napięcia regulowanego przez pojedynczy rezystor szeregowo.
• Konfiguracja szeregowa: zasilanie grupy diod LED połączonych sekwencyjnie. Liczba diod LED do użycia w serii będzie ograniczona napięciem dostarczanym przez zasilacz.
• Polaryzacja: biegun dodatni zasilacza musi być podłączony do anody (lub do początku serii ), natomiast biegun ujemny musi być podłączony do katody (lub do zamknięcia szeregu).
