Description

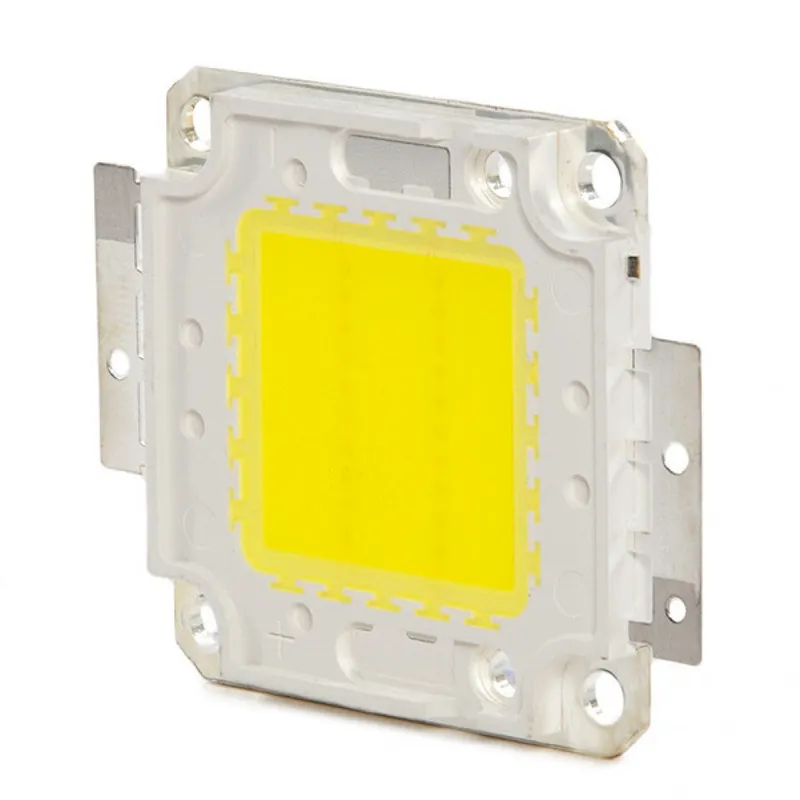

Diody LED dużej mocy są zwykle używane do wymiany wszystkich typów lamp i projektorów.

Te diody LED są pokryte rodzajem silikonu otoczonego białym tworzywem sztucznym, wsparte na metalu podstawa, która działa jak płyta rozpraszająca.

Metalowa płyta ma na końcach cztery otwory, aby przykręcić je do ściany lub powierzchni, na której mają być wyświetlane. Poprzez oznaczenia znaku plus ( ) i minus (-) wskaż część, która odpowiada odpowiednio biegunowości dodatniej i ujemnej.

Ze względu na ich metalową podstawę, muszą być zamontowane na innej rozpraszającej powierzchni, aby unikać wysokich temperatur.

Diody LED High Power COB mają cztery złącza, 2 z biegunowością dodatnią i 2 z biegunami ujemnymi, z których można je podłączyć przez lutowanie za pomocą cynowego punktu.

Media:

• Indywidualne: Zasilanie LED bezpośrednio z zasilacza poprzez źródło regulowane lub za pomocą rezystorów lub regulatorów. Żądane napięcie musi być dostarczone do diody LED w zakresie wartości roboczych.
• Konfiguracja równoległa: zasilanie grupy diod LED łączących wszystkie anody razem i wszystkie katody razem, przy użyciu wymaganego napięcia regulowanego przez pojedynczy rezystor szeregowo.
• Konfiguracja szeregowa:dostarczanie grupy diod LED połączonych sekwencyjnie. Liczba diod LED do użycia w serii będzie ograniczona napięciem dostarczanym przez zasilacz.
• Polaryzacja: biegun dodatni zasilacza musi być podłączony do anody (lub do początku serii ), natomiast biegun ujemny musi być podłączony do katody (lub do zamknięcia szeregu).
