Description

Vysokovýkonné LED diódy sa zvyčajne používajú na nahradenie všetkých typov lámp a projektorov.

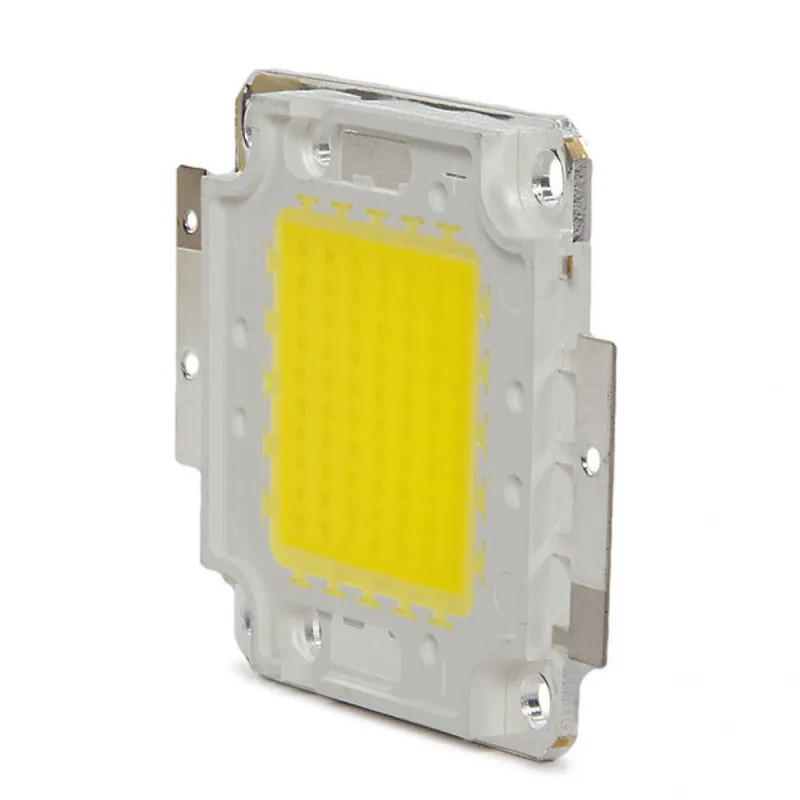

Tieto diódy LED sú pokryté druhom silikónu obklopeného bielym plastom, ktorý je podopretý kovom základňa, ktorá funguje ako doska s predbežným rozptylom.

Kovová doska má na svojich koncoch štyri otvory, pomocou ktorých ich možno priskrutkovať na stenu alebo na povrch, kde majú byť vystavené. Prostredníctvom značiek plus ( ) a mínus (-) označujú časť, ktorá zodpovedá kladnej a zápornej polarite.

Vzhľadom na ich kovovú základňu musia byť namontované na inom rozptylovom povrchu, aby vyhýbajte sa vysokým teplotám.

High Power COB LED majú štyri konektory, 2 s kladnou polaritou a 2 záporné, z ktorých je možné ich pripojiť spájkovaním pomocou cínového hrotu.

Pomôcky:

• Individuálne: napájanie LED priamo zo zdroja cez regulovaný zdroj alebo s použitím rezistorov či regulátorov. Požadované napätie musí byť privedené do LED v rámci pracovných hodnôt.
• Paralelná konfigurácia: napájanie skupiny LED spájajúcich všetky anódy dohromady a všetky katódy dohromady, pomocou požadovaného napätia regulovaného jedným rezistorom v sérii.
• Sériová konfigurácia: napájanie skupiny LED zapojených postupne. Počet LED diód na použitie v sérii bude obmedzený napätím dodávaným napájacím zdrojom.
• Polarizácia: kladný pól napájacieho zdroja musí byť pripojený k anóde (alebo k začiatku série ), pričom záporný pól musí byť pripojený ku katóde (alebo k záveru série).
