Description

Vysokovýkonné LED diódy sa zvyčajne používajú na nahradenie všetkých typov lámp a projektorov.

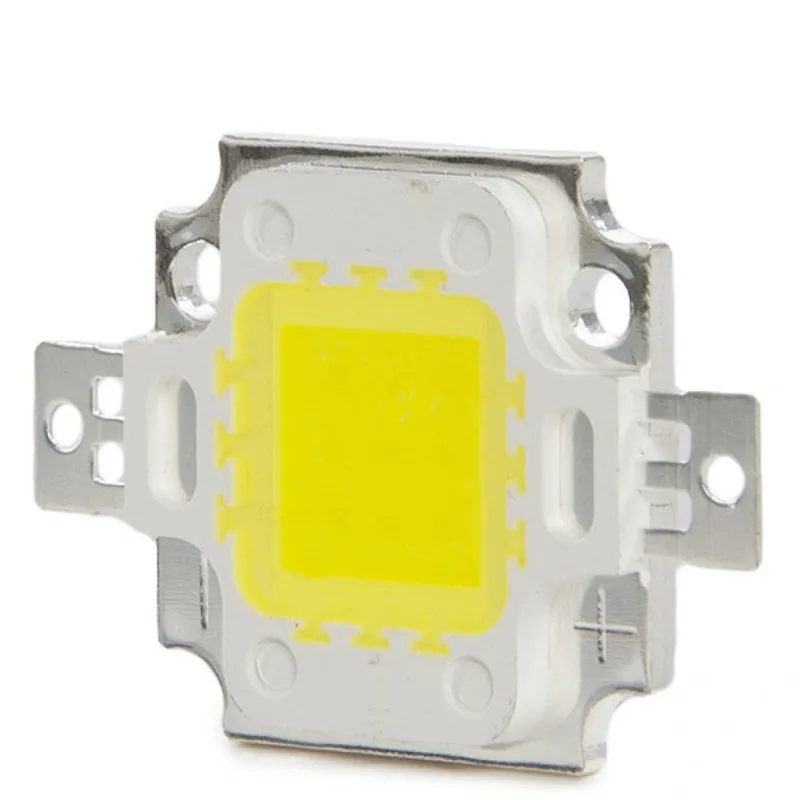

Tieto diódy LED sú pokryté druhom silikónu obklopeného bielym plastom, ktorý je podopretý kovom základňa, ktorá funguje ako doska s predbežným rozptylom. Kovová platňa má na svojich koncoch štyri otvory na priskrutkovanie k stene alebo povrchu, kde majú byť vystavené. Prostredníctvom plus ( ) a mínus ( -) je označená časť, ktorá zodpovedá kladnej a zápornej polarite.

Vzhľadom na ich kovovú základňu musia byť namontované na inom rozptylovom povrchu, aby sa zabránilo vysokým teploty.

High Power COB LED majú štyri konektory, 2 s kladnou a 2 zápornou polaritou, z ktorých je možné ich pripojiť spájkovaním pomocou cínového hrotu.

< strong>Pomôcky:

• Individuálne: napájanie LED priamo z napájacieho zdroja pomocou napájacieho zdroja. nte regulované alebo s použitím odporov alebo regulátorov. Požadované napätie musí byť dodané LED v rámci pracovných hodnôt.
• Paralelná konfigurácia: napájanie skupiny LED spájajúcich všetky anódy dohromady a všetky katódy dohromady, pomocou požadovaného napätia regulovaného jednou odpor v sérii.
• Sériová konfigurácia: napájanie skupiny LED zapojených postupne. Počet LED diód na použitie v sérii bude obmedzený napätím dodávaným napájacím zdrojom.
• Polarizácia: kladný pól napájacieho zdroja musí byť pripojený k anóde (alebo k začiatku série ), pričom záporný pól musí byť pripojený ku katóde (alebo k záveru série).
